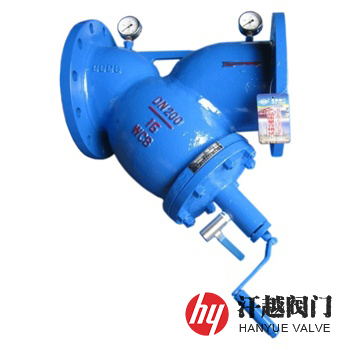

鑄鋼手搖刷式Y(jié)型過濾器產品概述

鑄鋼手搖刷式Y(jié)型過濾器由鑄造殼體、殼蓋、濾筒和帶手柄的清洗刷架組件組成，外裝排污閥和壓力表，通過搖動手搖柄體的方式，可實現在線不停機清洗濾網的功能，其濾筒放置在殼體內部與直通流道之間成45°或55°夾角，濾網裝在濾筒內，并且在濾網內還有一轉軸，轉動軸上裝有刷架和條刷，刷子緊貼在濾網上，而轉軸在殼外的那一端設有搖手或手柄，并在它與端蓋的連接處裝有排污閥(一般為手動球閥)，當進出口壓力表顯示壓差達到規定值時，只要打開球閥，順時針?lè)较蜣D(zhuǎn)動手柄刷洗濾網數圈，即可在管道壓力水的作用下，將濾出物從排放口排出，清洗過程水流不中斷，不影響設備的正常運行。本產品水平或垂直安裝時，排污閥出液口都應斜向下，并要便于操作。

鑄鋼手搖刷式Y(jié)型過濾器部件材料

鑄鋼手搖刷式Y(jié)型過濾器性能規范

鑄鋼手搖刷式Y(jié)型過濾器主要尺寸

鑄鋼手搖刷式Y(jié)型過濾器結構圖
